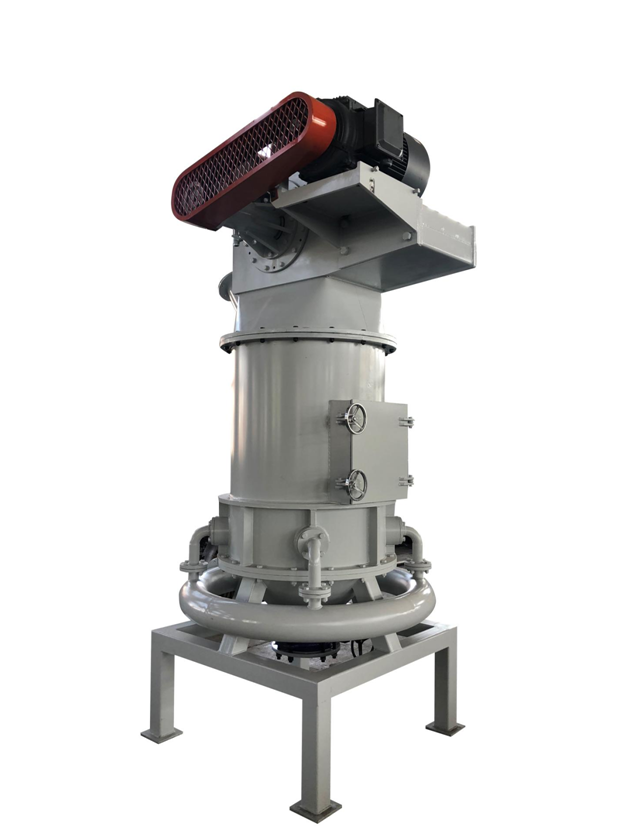

RFQM系列氣流磨
RFQM SERIES FLUIDIZED-BED JET MILL
RFQM系列氣流磨,是營口瑞豐粉體設備有限公司 ,根據多年豐富的經驗,空氣動力學、流體力學等資料,并結合實際生產中的各種問題,而進行自主研發優化改進的機型,具有實用性,較高的產量,并廣泛的應用于滑石、水鎂石,方解石等非金屬礦粉的超細粉加工,成品粉細度在1~30μm之間。
工作原理:
流化床氣流粉碎機(下文稱氣流磨)是一種利用高速氣流來實現干式物料粉碎的設備。它由磨體、噴嘴、分級機,收粉器等部分組成,物料通過進料口進入磨體內部粉碎區,壓縮空氣通過超音速噴嘴向磨體內高速噴射,粗顆粒在超音速的噴射氣流中加速,并在噴嘴的交匯處對撞粉碎。被粉碎物料隨上升氣流進入分級區,在分級機的作用下,大于分級粒徑以上的粗顆粒物料返回磨體內部繼續沖擊粉碎,符合分級粒徑的細顆粒成品,則通過分級輪經過管路進入除塵器收集,微粉收集系統由粉塵收集器構成。超細粉通過密封管道進入收塵器后,由排料系統排出包裝即是成品。粉塵進入粉塵收集器,通過布袋過濾后的氣體,在引風機的作用下抽出,尾氣排入大氣中。其排放的粉塵量低于國家的環保部門規定的粉塵排放標準。
性能優勢:
1.分級機采用新技術,特殊設計的分級機,比原有的分級機阻力低30%以上,相應降低風機能耗20-30%,粒度分布集中,避免了機內粉體的過粉磨,與老型氣流磨相比節能20~30%,產量高出30~50%。
2.優化設計的超音速噴嘴,具有更高的流速,從而產生更大的動能,具有更高的粉碎能力。
3.采用獨立設計的分級機主軸結構,全新的結構設計擁有更高的強度,更高的轉速,更長的使用壽命,更加方便的潤滑及保養,采用Honeywell或者SIEMENS高能效電機驅動,各個方面都超過以往采用電動機直聯的方式。
4.系統操作采用觸摸屏界面來進行操作,PLC程序自動控制,分級機,主風機,給料機全部采用日本安川變頻器驅動控制,給料系統能夠根據系統壓差,電流等數據進行更加快速、準確的給料。脈沖收塵器的清灰控制,主風機的轉速控制全部根據系統的壓力,壓差進行全自動的控制,來確保整個系統穩定、高效的運行。
5.磨損小。由于主要粉碎作用是物料之間的相互沖擊碰撞,高速的物料顆粒與磨體內壁很少碰撞,可適用粉碎莫氏硬度九級以上的物料。
6.對易燃、易爆物料可用惰性氣體做工質粉碎。
7.無污染。因為物料是在氣流的帶動下自身碰撞粉碎,不帶入介質,這樣在物料的粉碎過程中不會構成污染。
8.產量:50~5000 kg/h;細度:d97=3~45μm;
適用范圍:
該機廣泛的應用于滑石、水鎂石、重晶石、氫氧化鎂,磷酸鐵鋰等非金屬礦、電子材料、化工、新材料、磨料、耐火材料、稀土、 陶瓷、金屬粉末、墨粉、農藥、醫藥。

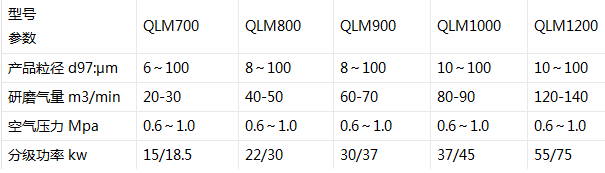

RFQLM系列氣流粉碎機

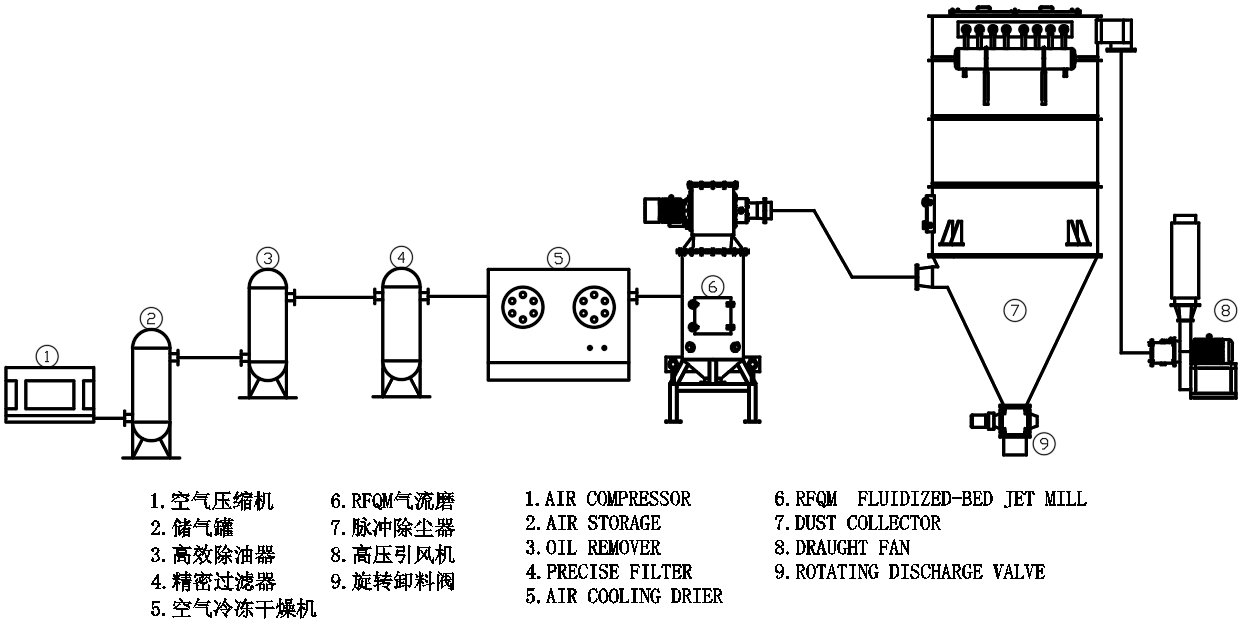

氣流磨工作流程示意圖
